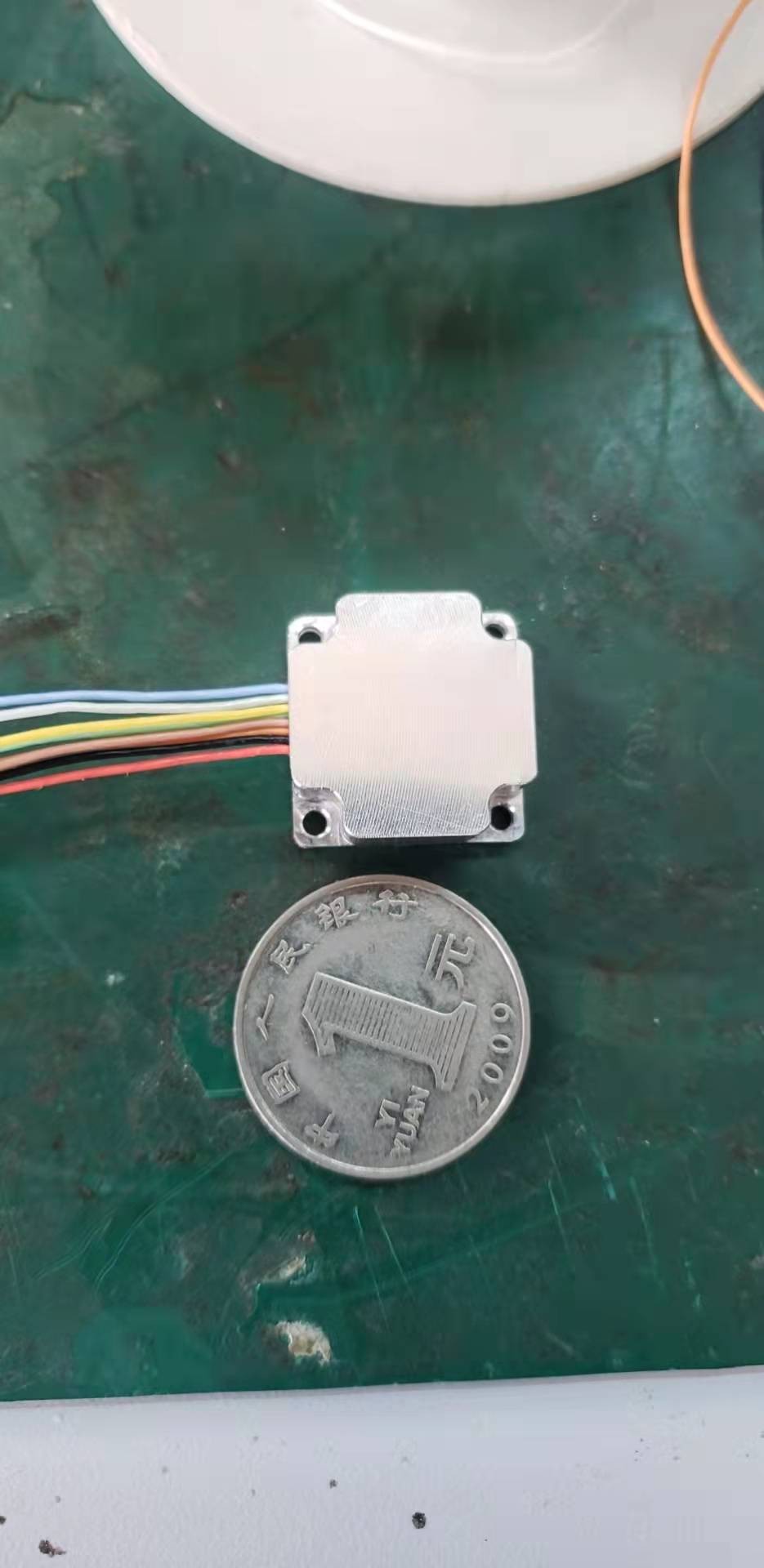

产品简介
l 内置单轴振动型MEMS加速度计； l 内置16bit高精度ADC，采样速率为20kHz； l 内置精简版NavOS计算引擎； l 0-3.3V模拟量、3.3V TTL串口双模式输出； l 2.5V-10V宽电压供电，功耗≤0.5W； l 10kHz测量带宽，2kHz数据输出（可提高至20kHz）； l 配备高可靠嵌入式组合数据处理器，提供二次开发接口。
|
|
主要特性l 系统可提供连续可靠的敏感轴向加速度输出； l 通过先进的误差补偿方法，加速度测量精度≤1%满量程； l 提供可供二次开发的SDK。 | 产品应用l 振动监测； l 冲击测试； l 人体运动器具检测； l 医疗器械； l 高动态飞行体振动监测； l 工业现场监测。 |
|
|
|
性能指标
功能分类 | 指标名称 | 具体数值 | 备注 |
加速度性能 | 测量精度 | ≤1% | 满量程 |
非线性 | 0.2% | 典型值，满量程 |
量程（g） | ±250g |
|
模拟量灵敏度（mV/g） | 4.4 | 典型值 |
模拟量零位输出（V） | 1.7 | 典型值 |
数字信号分辨率（mg） | 10 |
|
带宽 | 10kHz@-3dB | 模拟量测量 |
机械接口 | 尺寸（mm） | 20 |
|
重量 | 10g | 典型值 |
电气接口 | 供电 | 4-16V |
|
功耗 | ＜5W |
|
对外连接线缆 | 高温导线引出 |
|
说明：
（1）数字输出为视加速度，即敏感轴垂直向上，输出正向重力，模拟量向3.3V增长；敏感轴垂直向下，输出负向重力，模拟量向0V减小；
（2）结构低频谐响应频率为36kHz，使用中应避免同频振动。

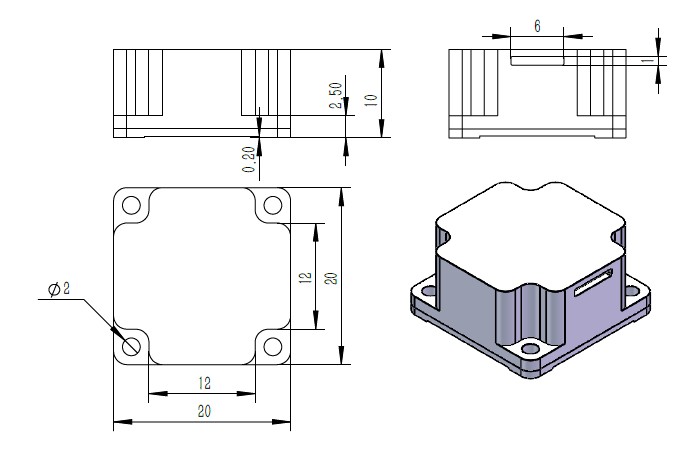

机械尺寸
电气接口
采用甩线方式输出，线缆为0.12mm截面的高温导线，出线长度约20cm，具体线序如下表所示（为方便用户测试，出厂会自带DB9母头）：
连线颜色 | 定 义 | 备注 |
红色 | VCC_IN | 输入电源正 |
黑色 | GND_IN | 输入电源负 |
黄色 | ACC_OUT+ | 模拟输出正 |
绿色 | ACC_OUT- | 模拟输出负 |
橙色 | TX | TTL发送 |
棕色 | RX | TTL接收 |
白色 | RES | 厂家预留，使用时应悬空，或接上拉电阻，阻值10kΩ |
蓝色 | RES |
备注：器件本身应提供与外部设备隔离的电源，如实在无法提供，应尽量将控制输入电源纹波和电流波动情况。电源纹波控制在20mv@20MHz以内，电流波动在10mA。
